Какие самоделки из бензопилы можно изготовить своими руками

Как сделать самокат из бензопилы и редуктора УШМ

В данном обзоре автор показывает, как сделать самокат из двигателя бензопилы и редуктора УШМ. Также необходимо будет подготовить профильные трубы и запчасти от старого велосипеда.

Первым делом мастер отрезает по размеру профильные трубы. Потребуется 2 длинных отрезка и четыре коротких.

Из кусков профильной трубы необходимо сварить основу самоката. Для этого два длинных отрезка автор соединяет при помощи коротких, приваренных перпендикулярно.

Потом к основанию необходимо будет приварить раму с вилкой от старого велосипеда. Сварные швы зачищаем с помощью болгарки и лепесткового круга.

Скутер из бензопилы 58 кубов

На этот раз мы рассмотрим, как собрать конструктивно простой скутер на основе бензопилы. Для изготовления такой машины вам понадобится токарный станок, ну или найдите токаря, который вам выточит нужную ось. Мотор автор использовал на 58 кубиков, он с легкостью справляется с поставленной задачей. Учтите, что моторы от бензопил плохо приспособлены для работы под большой нагрузкой, если обороты низкие, а нагрузка большая, мотор будет перегреваться, а также на поршневую группу будут приходиться более высокие нагрузки. Нужно следить, чтобы мотор не перегревался, а лучше сделать для него дополнительное охлаждение. Раму автор сделал из куска квадратной стальной трубы, а также частей от старого велосипеда. Если проект вас заинтересовал, предлагаю изучить его более детально!

Список материалов:

— прямоугольная стальная труба подходящего диаметра; — старый велосипед; — цепная передача от мотоцикла или подобная; — бензопила; — кусок швеллера; — листовая сталь; — болты и гайки; — подшипники и ось.Список инструментов: — токарный станок; — сварочный аппарат; — болгарка; — тиски; — торцовочная пила; — дрель; — маркер, рулетка. Процесс изготовления самоделки:

Шаг первый. Изготовление рамы

Первым делом изготовим раму для скутера. В качестве основы используем кусок прямоугольной трубы большого диаметра, она сможет выдерживать большие нагрузки. Торцы трубы завариваем листовой сталью. Делаем заднюю вилку, для этого вам понадобится уголок. Что касается передней части, то тут автор просто приварил переднюю часть рамы от велосипеда. Все сварочные швы должны быть очень крепкими, для безопасности лучше дополнительно укрепить все стальными пластинами.

Шаг второй. Руль

Шаг третий. Колеса Устанавливаем на раму колеса, они должны быть оснащены дисковыми тормозами, лучше, если тормозить будут оба колеса. На заднее колесо нам нужно установить ведомую звездочку. Для решения задачи автор просто приварил мотоциклетную звездочку к задней велосипедной. Тут главное все сделать ровно. Что касается каретки, ее можно заварить, скутер и так будет оснащен центробежным сцеплением и сможет двигаться накатом.

Шаг четвертый. Станина для мотора и рабочая ось

Шаг пятый. Сборка, покраска и испытания

Устанавливаем двигатель на свое место, надежно крепим его винтами к станине. Устанавливаем ось, подшипники и цепь. Обязательно устанавливаем тормоз, у автора тормозит только переднее колесо. В целом, вес самоката большой и даже при резком торможении опрокинуться он не должен.

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;
5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

1. Мопед, если установить бензопилу на велосипед;
2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Технические возможности «Дружбы»

Сегодня самоделки из бензопилы «Дружба» чаще всего встречаются в деревнях, где ещё живут настоящие умельцы. И смекалистые люди, имея на руках сей прекрасный продукт отечественной промышленности, смогли изготовить из неё довольно приличные функциональные устройства.

Получается, что, отработав достаточный срок на валке леса, эта бензопила по каким-то причинам не выбрасывается. Всё дело в универсальном приводе, который и позволяет в дальнейшем пользоваться такими пилами в других устройствах. Итак, использовать бензопилу «Дружба» в качестве основы для каких-то других агрегатов стало возможно из-за:

Довольно мощного двигателя;

Способности устройства выдерживать чрезвычайные условия;

Высокой автономности пилы;

Достаточной компактности и небольшому весу.

Рабочие органы бензопилы редко выходят из строя во многом благодаря муфте, исключающей перегрузки. Эта деталь герметична и мало подвержена засорам, вызывающим поломки.

Какие устройства делаются на основе пилы «Дружба»

Если учитывать вышеописанные достоинства бензопилы, то становится понятно, как такой агрегат может в дальнейшем использоваться практически в любой сфере жизнедеятельности человека. По этой причине многим наверняка станет интересно, что можно сделать из бензопилы «Дружба» и как это потом использовать в личном хозяйстве. Вот список довольно простых устройств:

К более сложным устройствам, которые удалось реализовать на базе бензопилы «Дружба», стоит отнести:

Порядок действий

После того как подобран подходящий чертеж (схема расположения комплектующих), найдены необходимые инструменты и демонтирована пила «Дружба», можно приступить к сборке. Начинать следует с рамы, поскольку на нее будут крепиться все элементы двигательного блока. Завершает процесс – сборка ходовой части, а так же дополнительных блоков: при желании – фар, КПП и сцепления, если чертеж более сложен и их предполагает. Для первого раза лучше всего выбрать чертеж попроще.

Сборка рамы

Первый этап предполагает следующие действия:

• трубу изгибаем так, чтобы она приняла форму 2-х лонжеронов с направленными вверх краями;
• сзади приваривается руль (проще всего приварить две рукояти, но при наличии можно воспользоваться готовым рулевым от мотоцикла);
• конструкцию рекомендуется усилить поперечинами из той же трубы;
• из металлического листа вырезаем «полку» под аккумулятор, которую привариваем к задним изгибам лонжеронов.

Получается отдаленное подобие саней. Для более тяжелых конструкций с более мощными силовыми агрегатами рама может быть выполнена в форме куба или же по подобию тракторной для 4-колесных самоделок.

Сборка двигательного блока

Самый сложный этап – монтирование комплектующих. Прежде чем приступать к нему, необходимо разметить на раме места, к которым будут крепиться детали. Принцип следующий:

• сверху на поперечины крепится мотор с редуктором;
• под мотором устанавливается топливный бак (под него следует приварить отдельную опору), на специальную площадку крепится аккумулятор;
• чтобы выхлопные газы не попадали в управляющего агрегатом, можно сделать выхлопную трубу из металлической трубки 7 см. диаметром длиной до 25 см.

Это базовый вариант без КПП, которая устанавливается по желанию. Более детально разобраться в сборке помогут чертежи. По большому счету, детали «Дружбы» просто перестанавливаются местами. Навеска подключается к выходному валу бензопилы.

Сборка ходовой части

Есть минимум два варианта: можно использовать готовую полуось от автомобиля или же сделать мотоблок-самоделку движимым физической силой (пригодится «ходовая часть» старой тележки или тачки, что значительно уменьшит вес и габариты, ведь автомобильная полуось потребует использования автошин). В первом случае придется организовать привод от мотора к полуоси, что достаточно не просто, поэтому приварить к раме «ходовую» тачки – более понятный вариант.

Разобраться в том, как из бензопилы сделать мотоблок, не трудно, если понимать общий принцип работы обоих агрегатов. Кроме «Дружбы» для мотоблока подходят так же пилы «Урал» и «Тайга». Решаясь на эксперимент, следует понимать, что самоделка будет иметь ограниченный функционал и маленькую мощность, позволяющую обрабатывать максимум 20 соток.

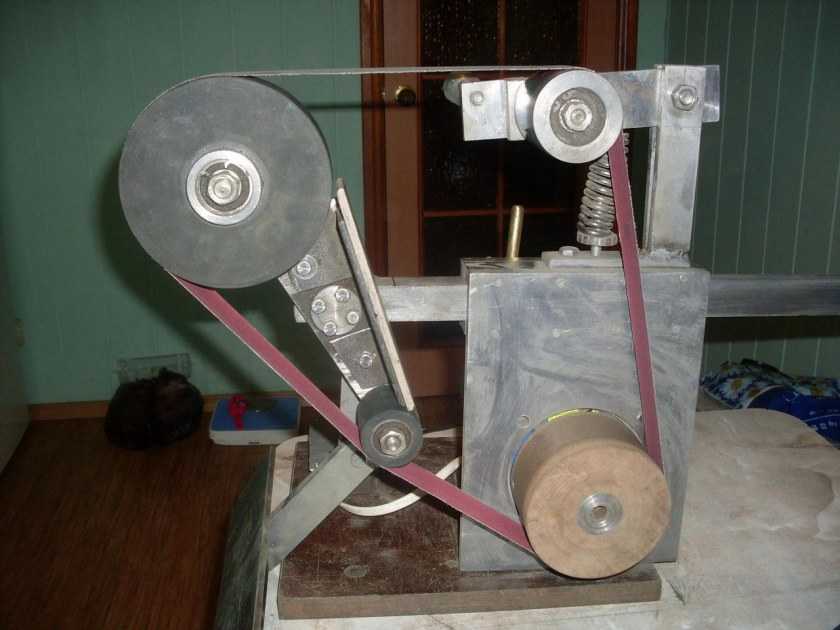

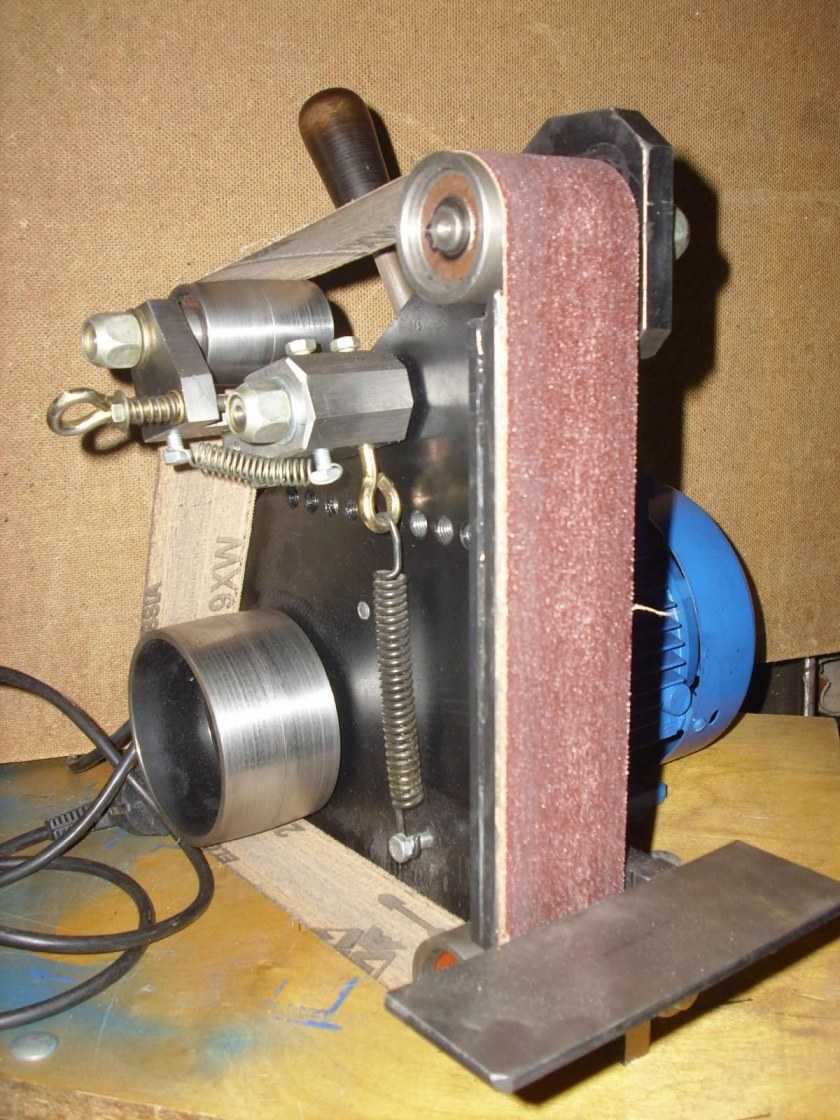

Как правильно расположить станок

После окончательной проверки работы шлифовального станка следует оптимально разместить его в мастерской или гараже

При этом следует обращать внимание на ряд параметров:

1. Удобная рабочая площадка поблизости от станка. Обработанную деталь нужно куда-то класть.
2. Расстояние до розетки и длина сетевого кабеля.
3. Удобная высота столешницы для длительной работы мастера.
4. Возможность защиты детей от работающей конструкции (высота, защитный кожух и экран).
5. Наличие источников света и их расположение (над гриндером или сбоку от конструкции).

Выбирая место установки, также ориентируются на требования пожарной безопасности. Рядом с установкой не должно быть горючих жидкостей и поверхностей.

Пилорама из бензопилы своими руками

Дерево считается самым востребованным материалом для использования в повседневной жизни человека. Основной отраслью использования считается строительная, где востребованы доски и брусья. Также дерево используется для отделочных работ.

Современный рынок наполнен продвинутыми инструментами от ручных до стационалрных, которые позволяют обрабатывать дерево, вырезая нужные элементы с точностью до миллиметра. Примером такого инструмента является пилорама, позволяющая ровно распиливать бревно на заготовки. Недостатком пилорамы является ее высокая стоимость, поэтому владелец малого бизнеса и частник просто не в состоянии приобрести себе такой инструмент.

Идеальным решением проблемы является использование самодельного варианта на основе бензопилы, который по себестоимости получается гораздо дешевле, а по функциональности не уступает заводской конструкции. Такую самоделку нельзя использовать в промышленных масштабах на лесопилках, но он отлично подойдет для бытового использования.

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Велосипед с двигателем от бензопилы своими руками

При желании оснащения обыкновенного велосипеда мотором можно использовать бензопилу.

При самостоятельном креплении нужно придерживаться следующих правил:

1. В бензобаке не должно быть трещин во избежание утечки топлива;
2. Необходимо соблюдать показатели оптимальной нагрузки;
3. Все тросы, цепи и шкивы нужно устанавливать крепко и надежно во избежание соскальзывания или обрыва;
4. Мотор нужно крепить исключительно к определенным участкам (раме или двигателю напрямую);
5. При выборе бензобака существуют максимально допустимые показатели: вес до 6 килограммов; объем до 50 кубических сантиметров.

Оптимальная мощность мотора

Средняя мощность мотора около 1,5 лошадиных сил. При слабой силе двигатель не сможет сдвинуть с места велосипед с пассажиром. Так как при расчете максимального веса учитывается вес человека и средства передвижения.

Средняя цифра – 100 килограммов. Такой показатель обязательно нужно учесть, особенно при желании крепления багажника или дополнительного груза. Оптимальная скорость – это 30-40 километров в час.

Разгон и шум

При самодельном креплении двигателя от бензопилы к велосипеду возможно получить скорость до 50-60 километров в час. Разгон осуществляется просто и легко, а в процессе езды не будет присутствовать характерный запах бензина.

Скорость будет напрямую зависеть от показателей мотора. Его включение может сопровождаться сильными и неприятными звуками.

Здесь существует 2 варианта решения проблемы:

• Осуществлять ход при громких звуках (гудение, скрип);
• Произвести установку специального глушителя, с которым мотор станет практически бесшумным.

Глушитель – вещь недешевая, но необходимая. Треск и гул во время передвижения будет постоянно надоедать не только владельцу велосипеда, но и прохожим. Средняя цена 1050 рублей и выше.

Необходимые материалы и инструменты

Основные материалы и инструменты для работы:

1. Металлические предметы (цепи, гайки, болты, шайбы);
2. Подручные средства для установки кронштейна;
3. Ремни;
4. Трос велосипедный;
5. Контейнер для оборудования бензобака.

В самом процессе работы могут потребоваться иные детали. Необходимо составить план крепления для того, чтобы располагать примерным перечнем необходимых инструментов и материалов. Это могут быть различные шкивы, заслонки, проволока.

Пошаговая инструкция

1. Необходимо установить связь между колесом и мотором. Для таких целей на колесо устанавливают дополнительные детали (шкивы) и соединяют напрямую с бензопилой. Для передачи мощности используют ремень или цепи (необходимо смотреть по ситуации). Главное правило здесь – это предусмотреть, чтобы такая конструкция не слетала;
2. На данном этапе нужно позаботится о центробежной силе. Для этой цели можно использовать бензопилу или велосипедную трещотку. Благодаря второму варианту появится возможность не давить сильно на педали, но при этом сохранять скорость передвижения в течение определенного промежутка времени;
3. С помощью шланга необходимо создать соединение с бензобаком, а также плотно закрепить его возле двигателя или рамы;
4. Для установки зажигания понадобится провод и специальный переключатель. При правильном его расположении будет возможность глушить двигатель в любое время;
5. Понадобится и ручка газа для переключения двигателя. Велосипедный тросом же можно прикрепить ее к специальной заслонке карбюратора.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

• привода;
• каркаса;
• ручки;
• колес;
• ножей;
• системы управления;
• защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

• сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
• с помощью болтов или сварки к раме приделывают ручки из железных трубок;
• по углам каркаса монтируют колеса;
• снимают с бензиновой пилы ручку и шину;
• прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

• удлиняют газовый трос;
• из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
• делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
• с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

1. бензиновая пила;
2. передаточный редуктор;
3. приводной ремень;
4. планка для натяжения;
5. электрический генератор;
6. панель управления;
7. зажимы;
8. упор пилы;
9. крепежная гайка (предназначена для присоединения к раме редуктора);
10. ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока (например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Особенности создания самоделок из бензопилы «Урал»

Такие пилы больше подходят для мощных агрегатов – пилорама к примеру. Однако несмотря на высокую мощность, устанавливать двигатель от «Урала» на велосипед для улучшения ходовых качеств, явно не стоит. Дело в том, что повышенная мощность компенсируется сильной вибрацией, что может привести к тому, что на ходу слетит цепь. А это чревато неприятностями.

«Урал 2 электрон» − такой и сегодня можно встретить на прилавках российских магазинов
Полезная информация! Несомненным преимуществом «Урала» является то, что новый аппарат можно найти на прилавках магазинов и сегодня. Это значит, что для более новых моделей проблем с обслуживанием и запасными частями не будет. Главное, чтобы руки были на месте.

Подготовка к работе

Приступая к роспуску кругляка, следует соорудить две прочных подставки, куда бревно можно будет положить или закатить с помощью рычагов. Для того, чтобы ствол не ёрзал и не проворачивался, по бокам его подбивают деревянными клинышками.

Самое сложное — ровно отпилить верхний горбыль, ведь по полученному резу, как по шаблону, пойдёт дальнейшая работа. Чтобы избежать перекоса, к торцам бревна прибиваются или прикручиваются два деревянных бруска, выставленные по уровню. На них кладётся ровная доска на саморезы, и также подбивается клинышками. После проверки геометрии можно приступать к распиловке.

Как сделать мопед из бензопилы или велосипед с мотором

Самодельный мопед из бензопилы вряд ли сравнится с промышленным вариантом прибора, но в качестве своеобразной взрослой игрушки он вполне сгодится. По большому счету приспособление представляет собой не мопед, а велосипед с двигателем от бензопилы. Это связано с тем, что чаще всего применяется именно старая рама от этого транспортного средства.

Мопед с применением бензопилы сможет разгоняться до 30 км/ч.

На заметку! Более продвинутые умельцы берут не готовую раму от старого велосипеда, а самостоятельно изготавливают для этой цели сварную конструкцию из металлических труб или квадратного профиля. А вот основные узлы, включая подшипники, предпочитают использовать заводские.

Перед тем как поставить двигатель от бензопилы на велосипед, следует позаботиться о наличии деталей, таких как:

• рама;
• двигатель с бензобаком;
• редуктор с передаточным соотношением 18:1;
• амортизаторы;
• тормоза.

Любой двигатель на велосипед от бензопилы должен дополняться редуктором, чтобы была возможность регулировать вращение колес. Иногда вместо редуктора применяются зубчатые пары, соединенные между собой цепью от велосипеда. Если за основу брать горный вариант велосипеда, то здесь в большей степени подойдет редуктор с передаточным числом 1:15 или 1:20, дополненный вариатором. Главное преимущество горного велосипеда с мотором от бензопилы состоит в том, что в отличие от обычного устройства его получится разогнать до 30 км/ч.

Другим простым в исполнении транспортным средством считается карт из бензопилы, напоминающий упрощенную модель автомобиля, которая применяется в основном для кольцевых гонок. Прибор лишен цельного корпуса, в нем нет амортизаторов. Минимальное количество деталей позволяет облегчить конструкцию и обеспечить ему большую скорость передвижения.

Для велосипеда понадобиться не только двигатель от бензопилы, но также и редуктор.

Рама чаще всего варится самостоятельно из металлопрофиля, а в качестве донора колес используются старые тележки. В качестве привода на заднюю ось применяют велосипедную цепь, а также понадобится рулевая трапеция. Чтобы собрать корпус, потребуется использование сварочного аппарата. Некоторые считают карт, выполненный своими руками, детским автомобилем с бензиновым двигателем, но нужно учитывать, что транспортное средство способно развивать приличную скорость.
